機械研磨で複雑形状を安定して仕上げるためには｜ばらつきを抑える加工の考え方

研磨工程は、製品の外観や機能を左右する重要工程である一方、品質のばらつき、習得や技術継承にかかる時間、工数増加によるコスト負担といった課題が生じやすい工程です。

こうした背景から、研磨工程の機械化を検討する企業が増えています。

一方で、研磨機にはそれぞれ適した用途や特性があり、対象形状や求める仕上がりによって最適な機械が異なります。

特に複雑形状の仕上げ研磨では、従来の方法では対応に工夫が必要となるケースもあります。

本記事では、代表的な研磨機の特徴を整理したうえで、複雑形状の仕上げ研磨に対応する考え方と選択肢について解説します。

研磨工程で機械化が求められる理由

研磨工程は、製品の外観品質や機能性を最終的に左右する重要な工程です。

一方で、手作業に依存するケースが多く、品質・時間・コストの観点で課題が生じやすい工程です。

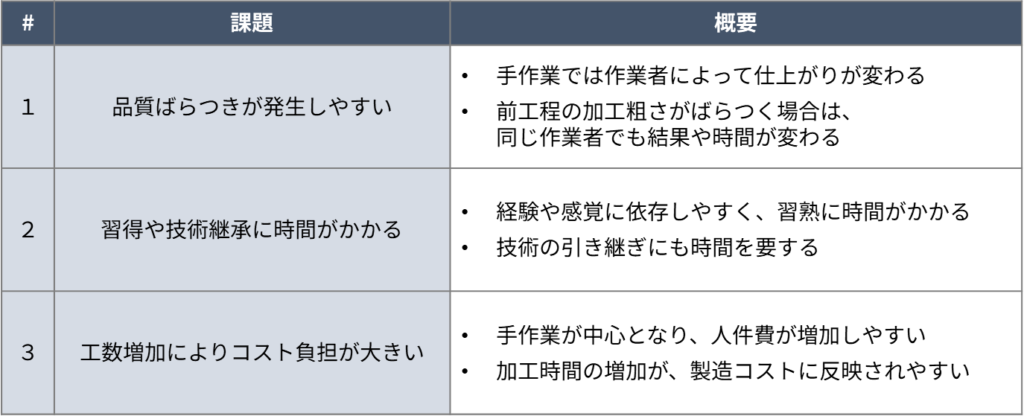

具体的には、以下のような課題が挙げられます。



これらの課題は相互に関連しており、品質の安定化や生産性向上を阻害する要因となります。

特に近年では、人手不足や品質要求の高度化を背景に、従来の手作業中心の研磨では対応が難しい場面も増えています。

こうした背景から、研磨工程の機械化を進め、品質の安定化や作業の標準化、工数削減を図る動きが広がっています。

研磨における代表的な機械と特徴

研磨工程の機械化にはさまざまな方法があり、用途や対象部品の形状、求める仕上がりに応じて使い分けられています。

ここでは代表的な研磨機として、バフ研磨機、バレル研磨機、ブラスト研磨機の特徴を整理します。

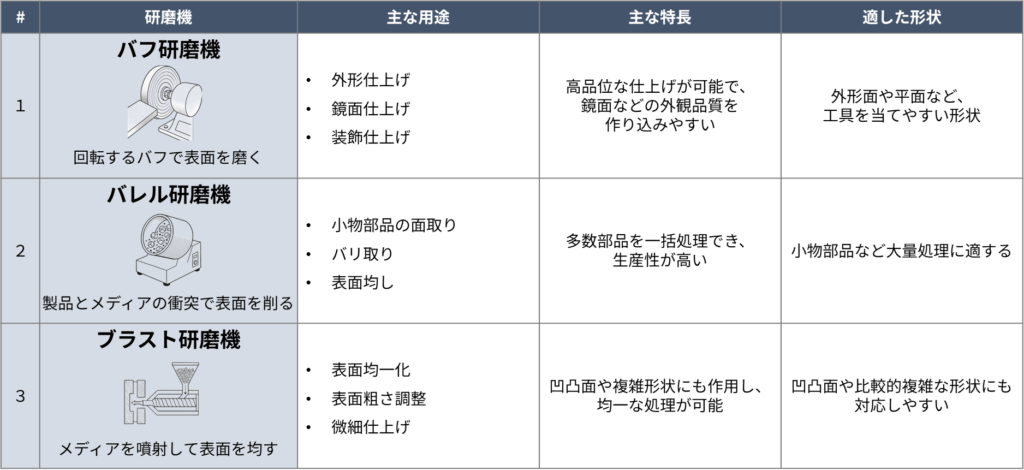

代表的な研磨機

バフ研磨機

回転するバフ（羽布やフェルトなど）を用いて、表面を磨き上げる方式の研磨機です。

• ・外形や開放面の仕上げに使われやすい
• ・高品位な仕上げ（鏡面仕上げ）に対応しやすい
• ・作業者の技量によって仕上がりが左右されやすい

バレル研磨機

研磨メディアと対象物を容器内で動かし、互いに接触させながら対象物の表面を均一に整える方式の研磨機です。

• ・小物部品の面取りや表面均しに適している
• ・複数の対象物をまとめて処理できる
• ・均一な仕上がりを得やすい一方、複雑形状や内部構造をもつ対象物の研磨は難しい

ブラスト研磨機

研磨メディアを噴射し、表面に衝突させることで処理を行う方式の研磨機です。

• ・凹凸形状や細部にも作用しやすい
• ・表面の均一化や微細な調整に適している
• ・光沢が出にくい



研磨機の種類や基本的な違いについては、別記事「研磨品質と作業効率を高める研磨機の選び方｜目的に応じた設備選定ポイントを解説」で詳しく解説しています。

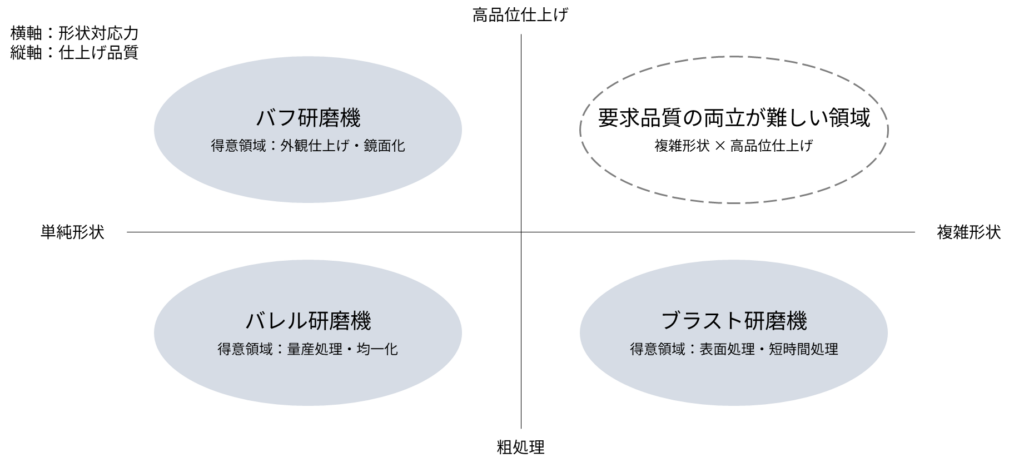

研磨機の得意領域

研磨機は一見すると同じ「表面を整える機械」に見えますが、それぞれ異なる特性を持っています。

例えば、外観や鏡面仕上げにはバフ研磨機、複数部品の均一処理にはバレル研磨機、凹凸形状への対応や表面調整にはブラスト研磨機が用いられるなど、用途や形状に応じて使い分けられています。



このように、それぞれの研磨機には得意な領域が異なります。

一方で、複雑な形状と高品位な仕上げを同時に求める場合、両方の要求を満たすことは容易ではありません。

形状と品質の条件が重なることで、狙い通りの仕上がりを安定して得ることが難しくなるのです。

このような領域では、加工方法や機械の選択を含めて検討することが重要です。

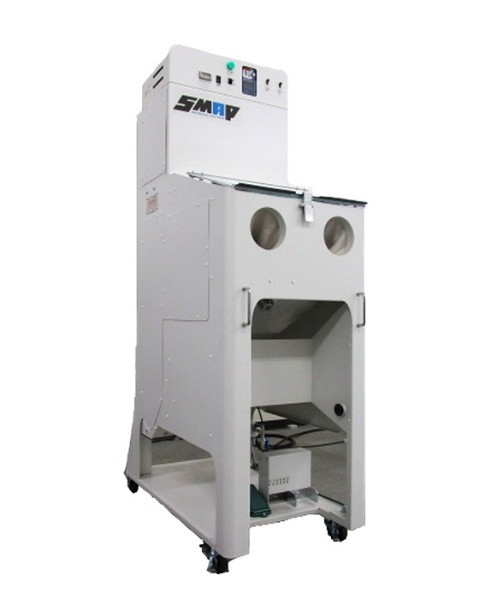

複雑形状の仕上げに対応する鏡面ショットマシン「SMAP」

前章で見たように、研磨機にはそれぞれ適した領域があります。

一方で、複雑な形状と高品位な仕上げが重なる場合には、加工の考え方や機械の選択肢を広げて検討することが重要です。

その一つの選択肢として、微細な研磨材（メディア）を用いて表面を整える研磨機「SMAP」があります。

特に、切削工具や金型部品、内部形状を持つ部品といった幅広い領域で活用されています。

複雑形状の仕上げ研磨に対応するSMAPの特徴

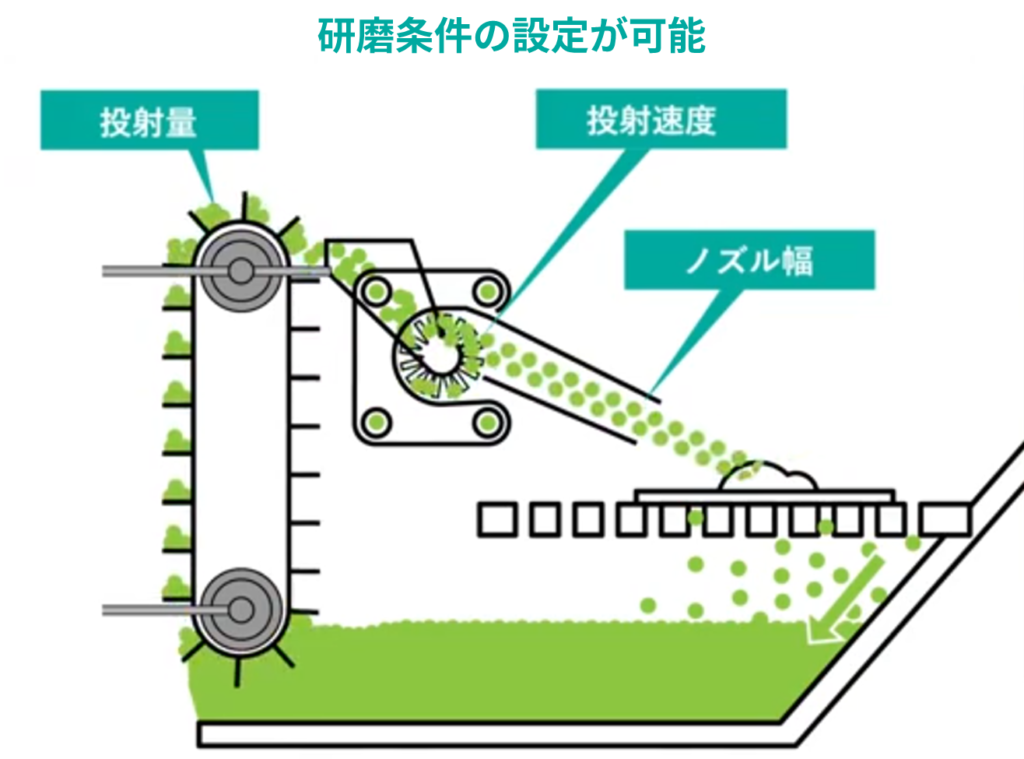

SMAPは、微細な研磨材（メディア）を対象物に投射することで表面を整える研磨機です。

SMAP処理と呼ばれ、回転工具で対象物に接触しながら加工する方式とは異なり、メディアが表面を滑走しながら当たることで処理されるため、凹凸形状や微細部、入り組んだ形状にも対応しやすい点が特徴です。

そのため、複雑な形状であっても均一な仕上がりを狙いやすく、従来は手作業で対応していた箇所についても、形状の影響を受けにくい加工が可能です。

また、加工条件を設定して管理することで、仕上がりの再現性を確保しやすくなります。

これにより、作業者の経験や感覚によるばらつきを抑え、安定した品質を維持しやすくなります。

さらに、こうした特性は研磨工程の標準化にもつながり、作業負荷の軽減や工程の安定化に寄与します。



SMAPの活用事例

SMAPは、機械研磨の一手法として、複雑形状の仕上げが求められるさまざまな部品に活用されています。

ここでは、形状や用途の異なる代表的な適用例を紹介します。

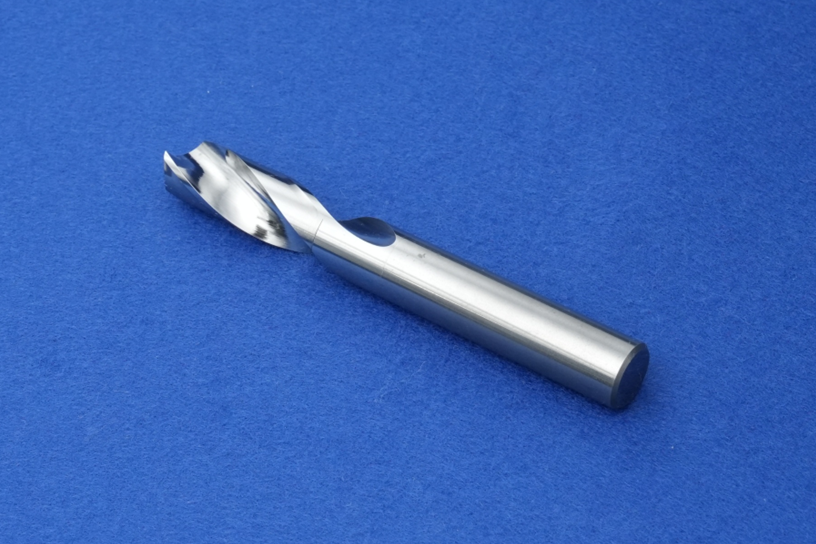

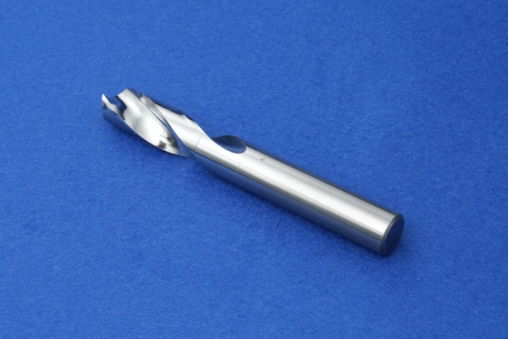

切削工具の仕上げ研磨

切削工具は、刃先形状が複雑であるうえ、わずかな仕上がりの違いが切削性能や寿命に影響します。

そのため、形状を維持しながら安定した品質を確保できる機械研磨が求められますが、従来の方法では仕上がりにばらつきが生じやすいという課題があります。

SMAPを用いた機械研磨では、刃先周辺の微細な凹凸にも均一に作用しやすく、工具形状を大きく変えることなく表面を整えることが可能です。

また、加工条件を設定して管理することで再現性を確保しやすく、工具ごとの品質ばらつきを抑えることにつながります。

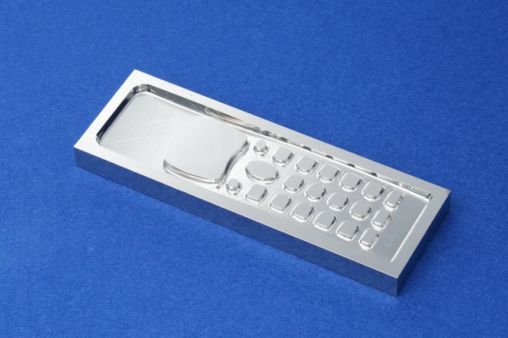

金型部品の微細形状研磨

金型部品では、微細な溝や凹部などの形状を維持したまま、均一な表面品質を確保することが求められます。

しかし、こうした細かな形状は工具が当たりにくく、機械研磨であっても部分的な磨き残しやエッジのダレなどが発生しやすい領域です。

SMAPは、微細形状にも作用しやすい機械研磨の手法であり、複雑な形状を保ちながら全体を均一に仕上げることが可能です。

これにより、従来は作業者の技能に依存していた工程においても、安定した仕上がりを得やすくなります。

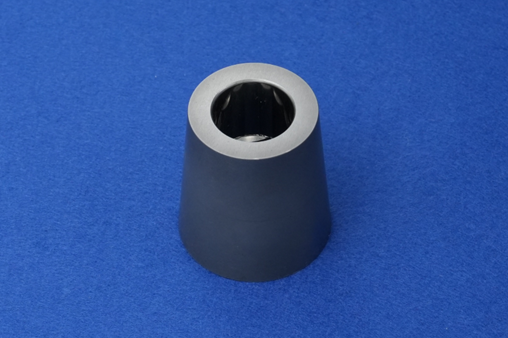

内部形状を持つ部品の研磨

内部に空洞や段差を持つ部品では、工具が届きにくく、機械研磨であっても均一な仕上げが難しいケースが多く見られます。

特に内径部や奥まった箇所では、仕上がりのばらつきや作業負荷が課題です。

SMAPは、研磨材が内部にも入り込みやすい機械研磨の手法であり、従来の方法では対応しづらかった箇所にも作用します。（※）
（※）形状によっては対応できない場合があります。

これにより、外形だけでなく内部形状を含めた部品全体の表面品質を整えることが可能となり、工程全体の品質安定化につながります。



研磨機の選び方と機械化のポイント

研磨工程の機械化を検討する際は、単に設備を導入するのではなく、対象形状や求める仕上がりに応じて最適な研磨機を選定することが重要です。

研磨機にはそれぞれ適した領域があり、外観仕上げや鏡面化に適したバフ研磨機、量産処理や均一化に適したバレル研磨機、凹凸形状や表面調整に対応しやすいブラスト研磨機など、用途に応じた使い分けが求められます。

複雑な形状と高品位な仕上げが同時に求められる場合には、従来の方法だけでは仕上がりの安定化や再現性の確保が難しくなるケースもあります。

こうした領域では、加工方法や設備の選択肢を広げて検討することが重要です。

本記事で紹介したSMAPは、微細な研磨材（メディア）を用いた機械研磨の一手法であり、凹凸形状や微細部、内部形状にも作用しやすく、均一な仕上がりや再現性の確保に寄与します。

従来は手作業に依存していた工程においても、条件管理による安定した加工が可能となり、品質のばらつき低減や工程の標準化につながります。



このように、研磨機の選定においては、それぞれの特性を踏まえたうえで、対象部品や加工条件に応じた最適な組み合わせを検討することが重要です。

特に複雑形状の仕上げに課題を感じている場合には、新たな選択肢としてSMAPのような機械を含めて検討することで、品質と生産性の両立につながる可能性があります。

研磨方法や機械選定でお悩みの際は、お気軽にご相談ください。

研磨加工に関するお悩みは東洋研磨材工業にご相談下さい

東洋研磨材工業は研磨機・研磨材の総合商社です。

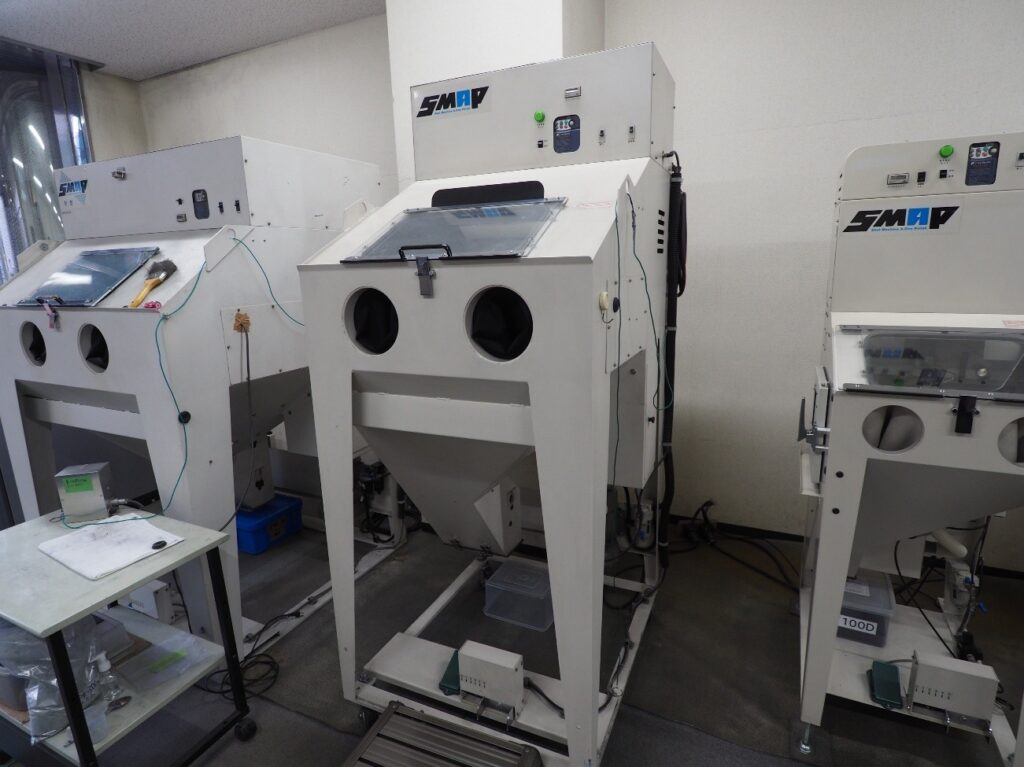

本社１階にテクニカルセンターを備え、最適な研磨方法のご提案、材質・用途に合わせた研磨材の選定、更には鏡面研磨機SMAPを始めとした研磨機の販売などを行っています。
