ラップ研磨とは？仕組み・特徴・他加工との違いを解説

ラップ研磨とは、遊離砥粒を用いて高い平面度や面粗度を実現する精密加工技術です。半導体や光学部品など、高精度な平面仕上げが求められる分野で広く活用されています。

一方で、加工条件や研磨材の選定によって仕上がりが大きく変化するため、ラップ研磨の仕組みや特徴を正しく理解することが重要です。

本記事では、ラップ研磨の基本原理から、使用される研磨材、加工条件、主な用途までをわかりやすく解説します。

ラップ研磨の基本原理と基本構造

ラップ研磨の基本原理

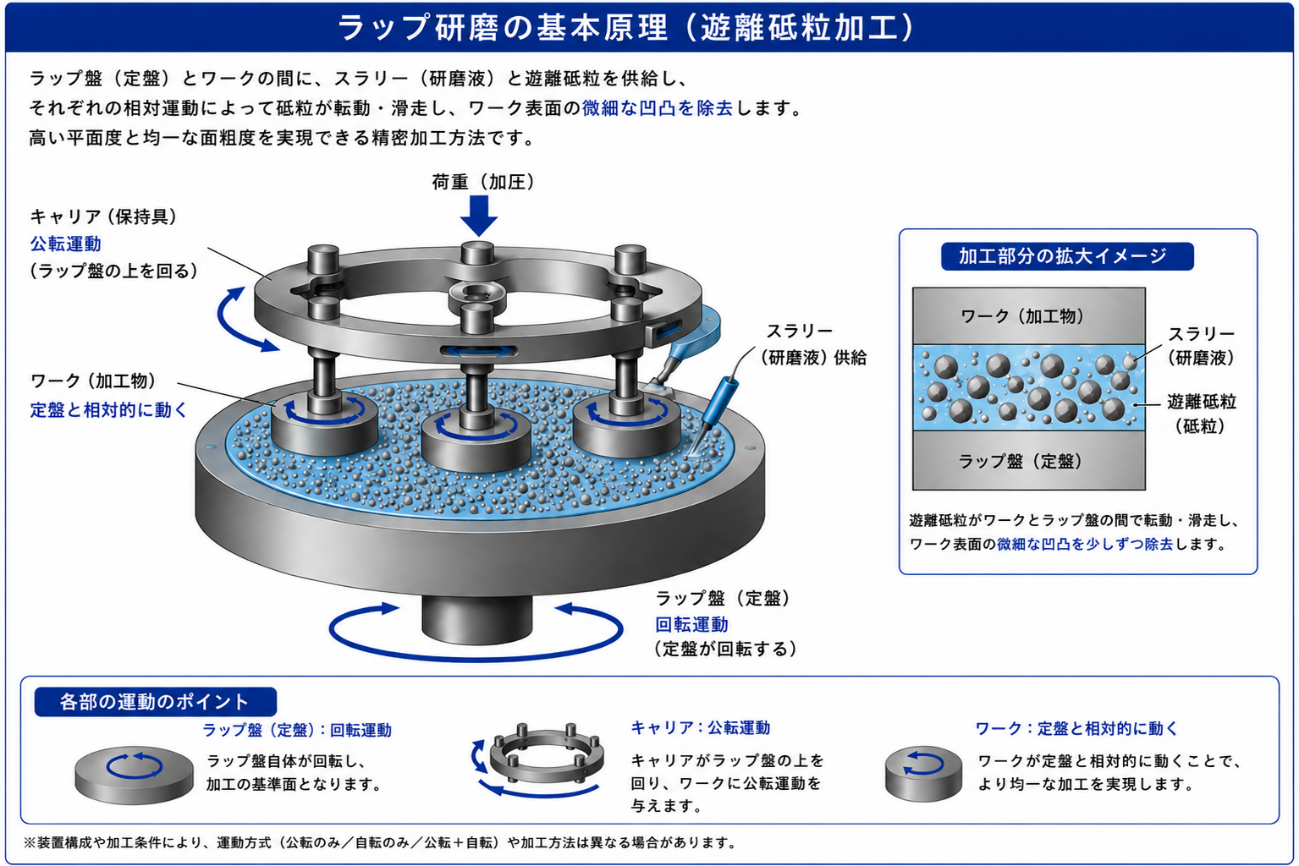

ラップ研磨は、「遊離砥粒加工」と呼ばれる加工方式の一つです。

ラップ盤とワークの間にスラリー（研磨液）と微細な砥粒を供給し、相対運動を与えることで、ワーク表面を微細に加工していきます。

固定砥石を用いる研削加工とは異なり、砥粒が自由に転がりながら作用するため、表面全体を均一に整えやすい点が特徴です。

そのため、高い平面度や均一な面粗度が求められる加工に適しています。

また、加工条件によっては数μmレベルの平面精度や、ラップ研磨後にポリッシュ加工を追加することでRa0.01〜0.1μm程度の面粗度が得られるケースもあります。

※数値はワーク材質・加工条件・設備仕様などによって変化します。

ラップ盤の基本構造

ラップ研磨で使用される代表的な設備が「ラップ盤」です。

ラップ盤は、回転する定盤の上でワークを移動させながら加工を行う設備で、定盤とワークの間にスラリー（加工液）と砥粒を供給し、表面を少しずつ研磨します。

砥粒には、ダイヤモンドのほか、WA（白色溶融アルミナ）、GC（緑色炭化ケイ素）などが用いられます。加工中は、ワークと定盤が相対的に動くことで砥粒が作用し、表面の微細な凹凸が徐々に均されていきます。

また、使用する砥粒や加工速度、加工圧力、加工時間、回転速度などによって仕上がり品質は変化するため、求められる平面精度や面粗度に応じた条件設定が重要です。

ラップ研磨の特徴

ラップ研磨は、遊離砥粒を用いてワーク表面を均一に加工することで、高い平面精度と優れた表面品質を実現しやすい加工方法です。

加工中は、ワークとラップ盤の相対運動によって微細なうねりや平面誤差を整えながら加工が進むため、高い平坦性を得やすいことが特徴です。加工条件やワーク材質によっては、ナノレベルの平面精度が求められる加工にも対応できます。

また、表面の微細な凹凸を均一に整えることで、安定した面粗度が得られます。一方で、ラップ工程後の表面には砥粒による擦過痕（スクラッチ）が残るため、より高い面粗度や鏡面性が求められる場合には、後工程としてポリッシュ加工が行われることもあります。

このように、ラップ研磨は高い平面精度と安定した表面品質を実現できることから、半導体部品や光学部品、精密機械部品など、高精度な平面仕上げが求められる分野で広く活用されています。

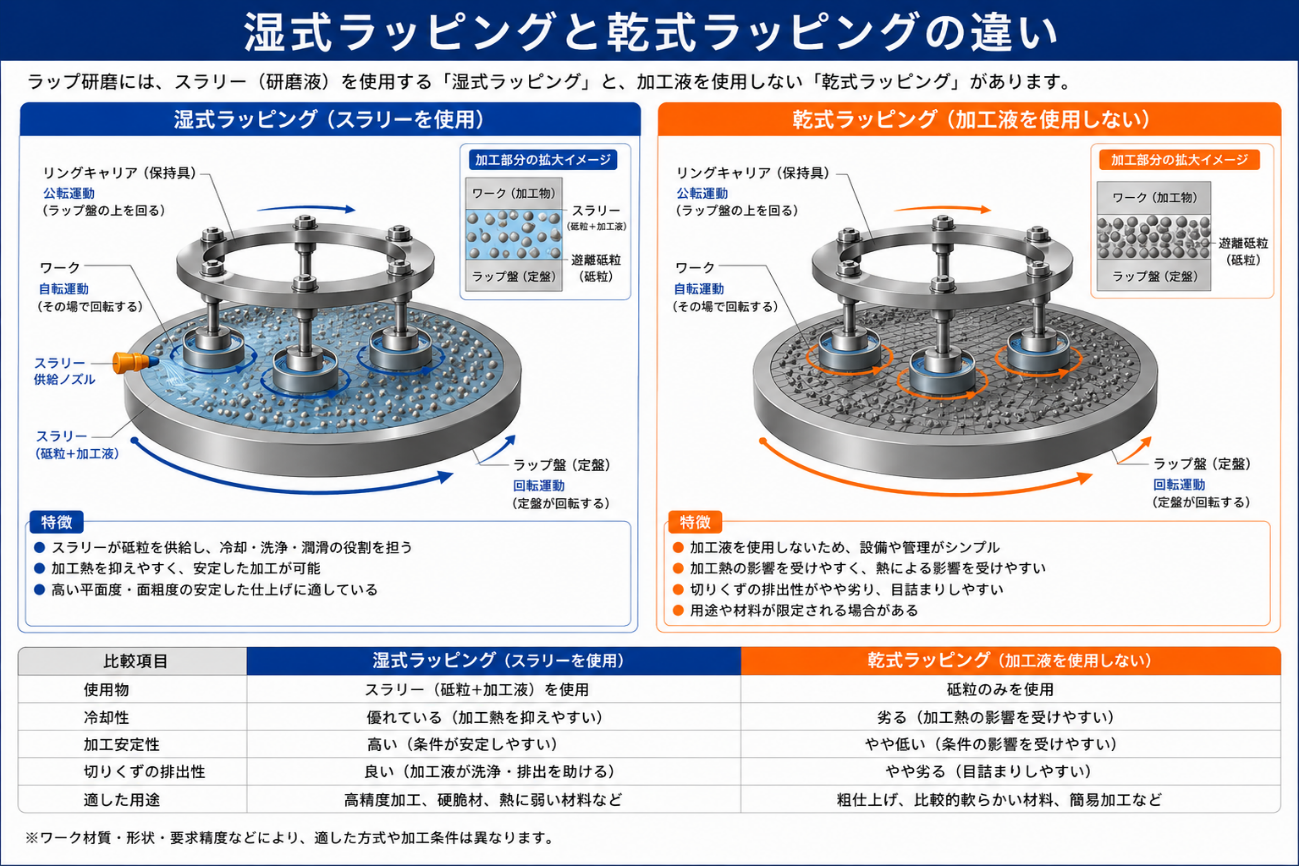

湿式ラッピングと乾式ラッピングの違い

ラップ研磨には、スラリーや加工液を使用する「湿式ラッピング」と、加工液を使用しない「乾式ラッピング」があります。

湿式ラッピングは、スラリーによって砥粒を供給しながら加工を行う方法であり、摩擦熱の抑制や加工屑の排出を行いやすい点が特徴です。安定した加工品質を得やすく、高精度な加工で広く用いられています。

一方、乾式ラッピングは加工液を使用しないため、設備構成を簡略化しやすい特徴があります。ただし、加工条件によっては熱や加工屑の影響を受けやすくなります。

このように、湿式・乾式それぞれに特徴があり、ワーク材質や求められる仕上がりに応じて使い分けられています。

ラップ研磨で使用される研磨材

ラップ研磨では、加工対象や求められる仕上がりに応じて、砥粒や加工液（スラリー）を使い分けます。

使用する研磨材によって、加工速度や面粗度、加工精度などが大きく変化するため、目的に応じた適切な選定が重要です。

ここでは、ラップ研磨で使用される代表的な研磨材と、それぞれの特徴について解説します。

ダイヤモンド砥粒

ダイヤモンド砥粒は、非常に高い硬度を持つ研磨材であり、高硬度材や高精度加工で広く使用されています。

超硬合金やセラミックス、SiC（炭化ケイ素）など、GC砥粒やWA砥粒では加工が難しい高硬度材料にも対応しやすい点が特徴です。

また、微細な粒度を使用することで、高い面品位や安定した面粗度を実現しやすく、精密部品や高精度部品のラップ研磨に用いられるケースが多く見られます。

一方で、砥粒自体のコストは比較的高く、ワーク材質や求められる加工品質に応じた選定が重要です。

GC砥粒・WA砥粒

ラップ研磨では、用途に応じてGC砥粒やWA砥粒が使用される場合があります。

WA砥粒は、アルミナ系の砥粒であり、比較的汎用性が高い点が特徴です。靭性があり、一般鋼材など幅広い材料の加工に使用されています。

一方、GC砥粒は、炭化ケイ素系の砥粒であり、切れ味に優れています。脆性材や硬質材料の加工に適しており、ガラスやセラミックスなどの加工で使用されるケースがあります。

このように、ワーク材質や求められる仕上がりによって、使用する砥粒を使い分けることが重要です。

スラリー・加工液の役割

ラップ研磨では、砥粒を含んだスラリー（加工液）を供給しながら加工を行うケースが一般的です。

スラリーには、以下のような役割があります。

• 砥粒を加工面へ供給する
• 摩擦熱を抑制する
• 加工屑を排出する
• 加工状態を安定させる

特に、高精度が求められる加工では、スラリー供給の安定性が仕上がり品質に影響するため、加工条件に応じた管理が重要です。

研磨材選定が仕上がりに与える影響

ラップ研磨では、使用する砥粒やスラリーによって、加工速度や面粗度、平面精度などが大きく変化します。

例えば、砥粒の粒度が粗い場合は加工速度を確保しやすい一方で、面粗度は粗くなる傾向があります。逆に、粒度が細かい場合は高い面品位を得やすくなりますが、加工効率は低下する場合があります。

また、ワーク材質との相性によっても加工状態は変化するため、求められる品質や加工条件に応じて、適切な研磨材を選定することが重要です。

ラップ研磨の主な用途

ラップ研磨は、高い平面度や面粗度が求められる部品の仕上げ加工として広く活用されています。

特に、わずかな凹凸や平面精度の差が性能に影響する部品においては、均一な平面仕上げを実現できる加工方法として重要な役割を担っています。

ここでは、ラップ研磨が活用される代表的な用途について解説します。

半導体・電子部品

半導体や電子部品の分野では、高い平面度や均一な表面品質が求められるため、ラップ研磨が広く活用されています。

例えば、半導体関連部品や電子材料では、表面のわずかな凹凸が性能や品質に影響を与える場合があります。ラップ研磨を行うことで、表面を均一に整え、高精度な平面仕上げを実現できます。

光学部品

光学部品では、表面の平滑性や均一性が重要となるため、ラップ研磨が用いられるケースがあります。

特にガラスやレンズ関連部品では、微細な凹凸が光学性能に影響するため、面粗度を安定して抑えられるラップ研磨が有効です。均一な平面仕上げを実現しやすい点も特徴です。

高平面度が求められる部品

ラップ研磨は、高い平面度が必要な部品の仕上げ加工にも活用されています。

例えば、部品同士の密着性や摺動性が求められる部品では、わずかな平面誤差が性能や品質に影響する場合があります。

ラップ研磨では、表面の微細な凹凸を均一に整えることで、高精度な平面仕上げを実現しやすく、品質の安定化につながります。

ラップ研磨と他加工との違い

平面を研磨する方法にはラップ研磨以外にもさまざまな種類があり、それぞれ特徴や得意分野が異なります。

例えば、除去量を重視する加工、光沢を重視する加工、形状維持を重視する加工など、目的によって適した加工方法は変わります。

ラップ研磨は、その中でも高い平面精度や面品位を実現しやすい加工方法として用いられており、精密部品や平面仕上げ用途で広く活用されています。

下表に、代表的な平面研磨方法の特徴をまとめます。

※研磨力は寸法変化が発生するかどうかを基準に整理しています。

ラップ研磨は、他の加工方法と比較すると除去量は比較的小さい一方で、高い平面精度や均一な面粗度を実現しやすい点が特徴です。

また、平面研削のような固定砥石加工とは異なり、遊離砥粒を用いて表面全体を均すように加工が進むため、微細な凹凸を整えながら高い面品質を得やすい加工方法として用いられています。

そのため、形状を大きく加工する工程というよりも、平面精度や表面品質を整える仕上げ工程として活用されるケースが多く見られます。

まとめ｜ラップ研磨は高平面・高精度仕上げに適した加工方法

ラップ研磨は、遊離砥粒を用いて表面を微細に加工することで、高い平面度や均一な面粗度を実現しやすい加工方法です。

特に、精密部品や電子部品など、高い平面精度や安定した表面品質が求められる分野で広く活用されています。

また、使用する砥粒やスラリー、加工条件によって仕上がり品質が大きく変化するため、ワーク材質や目的に応じた適切な条件選定が重要です。

ラップ研磨は、平面精度や面品位を重視する仕上げ加工として、多くの精密加工分野で採用されています。加工目的やワーク材質に応じて適切な研磨材や加工条件を選定することで、高品質で安定した加工を実現できます。
